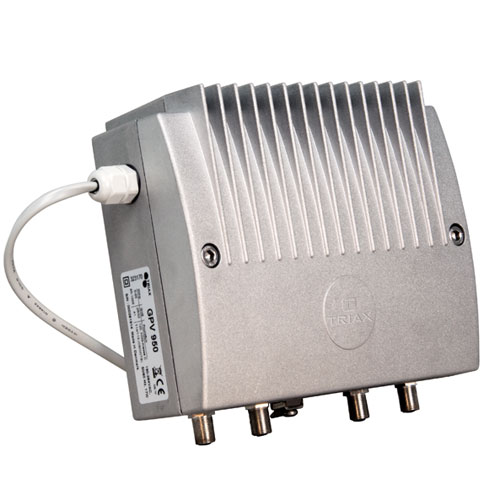

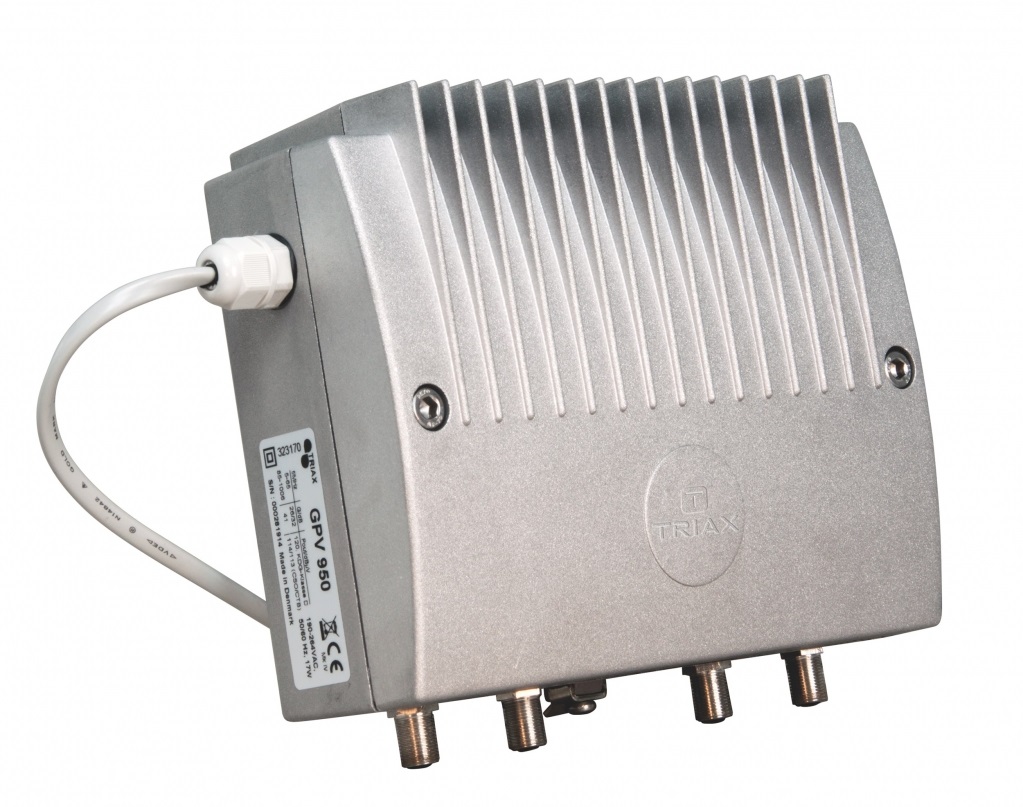

Zosilňovač Triax GPV 950 85-1006MHz 65MHz 41 dB

1. Triax GPV 950 je navrhnutý ako výkonný a kaskádový zosilňovač s aktívnym spiatočným kanálom.
2. Séria GPV 950 je určená do moderných distribučných systémov káblovej televízie.

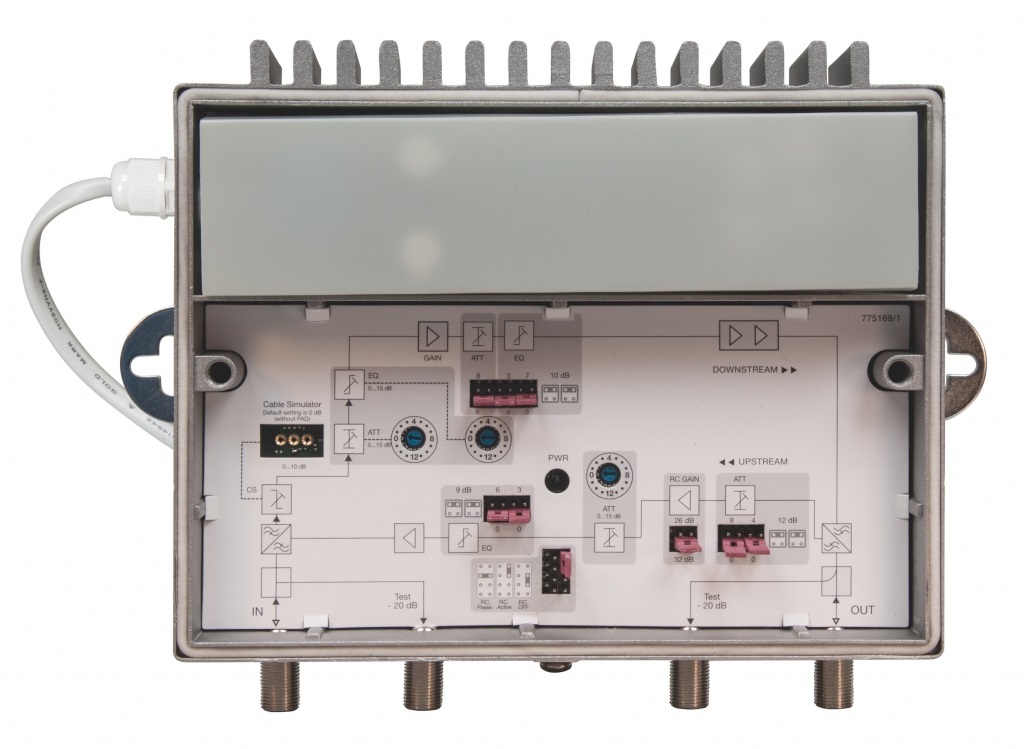

3. Všetky potrebné funkčné jednotky, ako sú dopredné zosilňovače, diplexové filtre, zosilňovače spätnej dráhy a príslušné nastavovacie prvky sú plne integrované na doske plošných spojov.
4. V štandardnom prípade preto nepotrebujete žiadne ďalšie príslušenstvo.
5. Frekvenčný rozsah je 40 / 85-1006 MHz, aktívny spätný kanál 5-65 MHz, spätný kanál je zapnutý / vypnutý / aktívny / pasívny.

Technické špecifikácie

1. Vlastnosti výstupná úroveň CSO (42 kanálov, 852 MHz) 114/116 dBuV
2. Výstupná úroveň CTB (42 kanálov, 862 MHz) 113/115 dBuV
3. Reverzná výstupná úroveň 120 dBµV

Frekvenčný rozsah

1. Frekvenčný rozsah 85 ... 1006 MHz
2. Frekvenčný rozsah - reverzný 5 ... 65 MHz
3. Frekvenčná charakteristika ± 1,0 dB
4. Frekvenčný rozsah - vpred 87 ... 1006 MHz

Zisk

1. vpred - Interstage 41/33 dB
2. Zisk - návratová cesta 32/26 / -2 dB
3. Hluková hodnota vpred (VHF I „vypnutá“) 6,0 dB
4. Slope - Mellemtrin DS 0/3/7/10, US 0/3/6/9 dB útlm
5. Vyrovnanie / zoslabenie vedenia na vstupe - vpred 41 dB
6. Vyrovnanie 0 ... 15 dB, 1 dB krokov pomocou otočných prepínačov Návratová strata
7. Návratová strata - vstup (-1,5 dB / oktáva)> 18 dB
8. Návratová strata - výstup (-1,5 dB / oktáva)> 18 dB

Všeobecné údaje

1. AC Prevádzkové napätie 190 ... 264 VAC
2. Spotreba energie (typ.) 15 W
3. Prevádzkový rozsah teplôt -25 ... + 55 ° C
4. Normy / predpisy EN 50083-2, EN 60065, EN 60728-11, EN 60728-3 Trieda II
5. Výstupné pripojenia 1
6. Vstup meracej zásuvky -20 dB
7. Výstup meracej zásuvky -20 dB
8. Pripojenie typu F samica

Mechanické

1. Trieda ochrany údajov IP 65 IP
2. Hmotnosť (kg) 1,4 kg
3. Bredde (mm) 180 mm
4. Výška (mm) 145 mm
5. Hĺbka (mm) 70 mm
6. Rozmery kartónu (V x Š x Š) 240 x 167 x 78 mm
7. Množstvo v balení 1
8. Objem 0,003 m3
9. Čistá hmotnosť 1600 kg
10. Hmotnosť balenia AX 0,150 kg
11. Hmotnosť 1,750 kg
12. Hrubá výška 0,240 m
13. Hrubá šírka 0,170 m
14. Hrubá hĺbka 0,080 m
15. Hmotnosť netto 1,3 kg
