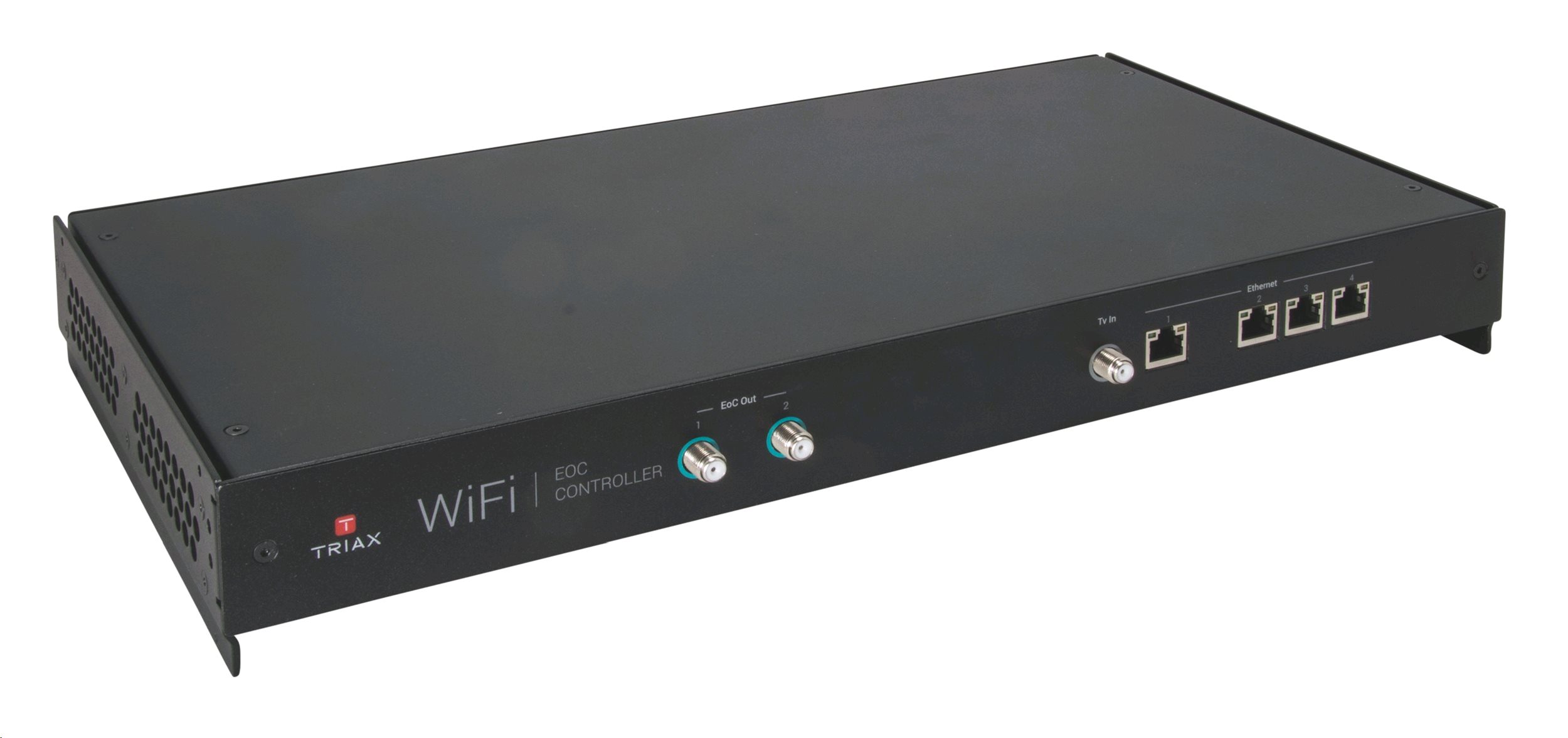

EoC Controller (32/2)

1. Kontrolér EoC sa používa ako hlavná jednotka na riadenie až 32 koncových bodov v systéme EoC.
2. Kontrolér funguje ako prepínač L2 pre ethernet a ako konvertor médií z ethernetu na koaxiálny a späť do ethernetového systému, čo umožňuje TV aj dátovým signálom používať rovnaký koaxiálny kábel za predpokladu, že signály G.hn a TV sú riadené v rámci frekvenčných rozsahov uvedených nižšie.

Hlavné rysy

1. G.hn pre dáta na 1 ... 200 MHz
2. TV na 300 ... 862 MHz
3. 4x ethernetový port
4. 2x koaxiálny výstup EoC
5. 1x koaxiálna televízia v prístave
6. Podporuje značkovanie VLAN

Technické špecifikácie

Vlastnosti

1. Výstupná úroveň 100 (G.hn) dB uV
2. Vstupná úroveň <115 (TV) dBµV
3. WIFI 802,11b / g / n pri 2,4 GHz - 802,11a / n / ac pri 5 GHz
4. Crosstalk TV IN - EoC OUT> 51 (@ 200MHz) dB

Frekvencia

1. Frekvenčný rozsah TV 300 ... 862 MHz
2. Frekvenčný rozsah G.hn 2 ... 200 MHz

Strata

1. Prostredníctvom straty EoC OUT - EoC Ana. Predné rozhranie <4,5 (@ 2 ... 200 MHz) dB
2. Prostredníctvom straty TV / EoC IN - TV / EoC OUT <6 (300 ... 862 MHz) dB

Návrat straty

1. Návratová strata OUT> 10 dB
2. Spätná strata TV> 10 dB
3. Návratová strata EoC OUT> 10 dB

Elektrické

1. Impedancia 75 ohm

Prevádzkové

1. Rozhranie Ethernet 10/100/1000
2. Zahrnuté externé jednotky PSU
3. Sieťové napájacie napätie 230 @ 50 Hz 0,06 A VAC
4. Spotreba energie (typ.) 10 ... 14 W
5. Teplota - prevádzková 0 ... 50 ° C
6. Vlhkosť - prevádzková 5 ... 95%

Konektory

1. Konektor IN F-female
2. Konektor LAN RJ45 zásuvka
3. Konektor OUT F-female
