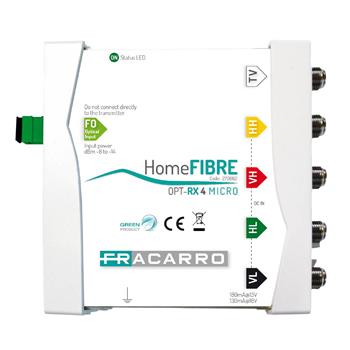

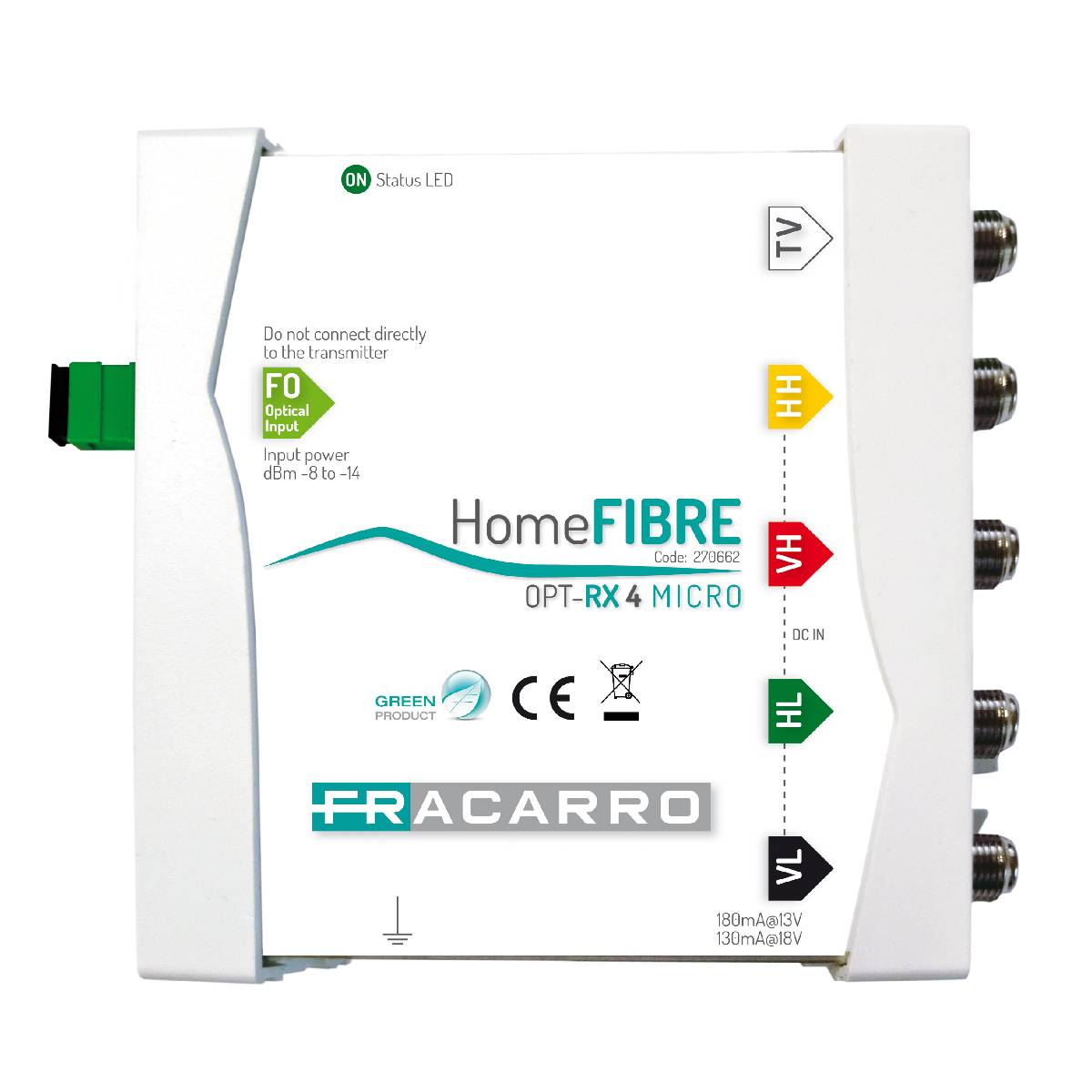

Optický prijímač FRACARRO OPT RX QUATTRO 4 MICRO

1. Slúži na konverziu optického signálu do TV a SAT signálu.
2. Výstup 4x SAT(VL, HL, VH, HH) + 1x TV s frekvenčným rozsahom SAT 950-2150MHz a TV 87-862MHz.
3. Vlnová dĺžka 1260-1650nm a konektor SC/APC.
4. Rozsah vstupné optického signálu od -8dBm do -14 dBm.
5. Multifunkčné LED diódy, ktoré zobrazujú stav napájania a signalizácia.

Technická špecifikácia

Optický vstup

1. Optický vstupný konektor: 1 x SC/APC
2. Vstup vlnovej dĺžky: 1260-1650nm
3. Optický vstupný výkon: -8 do -14 dBm

RF výstup

1. Typ konektorov: F samica/female
2. Return loss: -10 dB
3. Výstupy: 4x SAT(VL, HL, VH, HH) + 1x TV

Výstupná úroveň TV

1. 8 dBm - 8 transpondérov: 85 dBµV
2. 8 dBm - 16 transpondér: 82 dBµV
3. 8 dBm - 40 transpondér: 78 dBµV
4. 14 dBm - 8 transpondérov: 67 dBµV
5. 14 dBm - 16 transpondér: 64 dBµV
6. 14 dBm - 40 transpondér: 66 dBµV

Výstupná úroveň SAT

1. 8 dBm: 80 dBµV
2. 14 dBm: 68 dBµV

LED dióda

1. Zelená LED dióda svieti: Normálna prevádzka (správne napájanie)
2. Rýchle blikanie LED diódy: Hardvérový problém
3. LED dióda bliká pomaly: Optický výkon je mimo prevádzkového rozsahu

1. Napájacie napätie: 14/18 V zo všetkých výstupov
2. Spotreba prúdu: 180 mA pri 13 V
3. Spotreba prúdu: 2,5 W
4. Prevádzková teplota: -5 až +50 °C
5. Rozmery produktu: 120 x 100 x 36 mm
6. Rozmery balenia: 130 x 110 x 37 mm
7. Hmotnosť balenia: 0,40 kg
