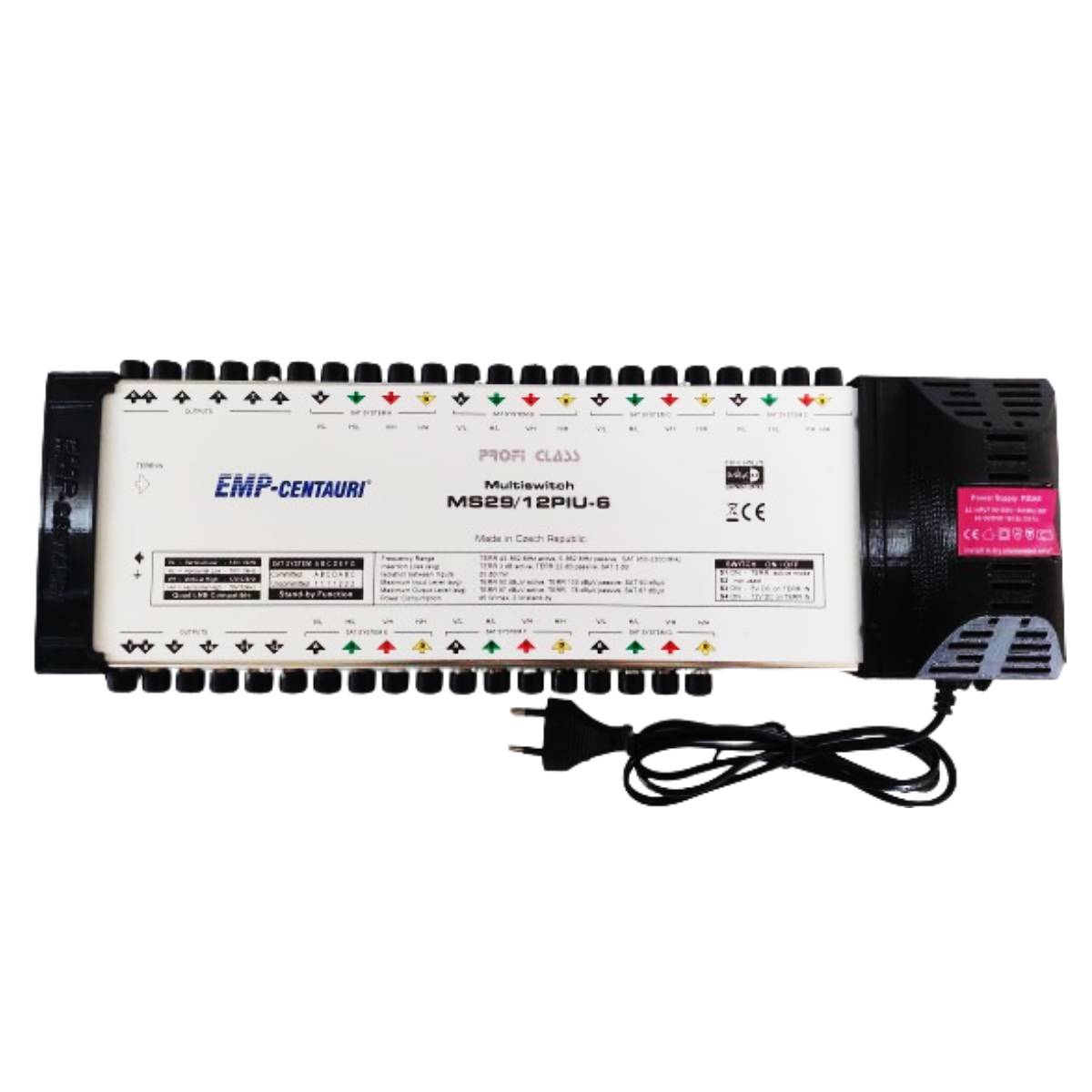

Multiprepínač pre 7 družíc EMP-Centauri MS29/12PIU-6


1. Multiprepínač EMP-Centauri MS29/12PIU-6 je určený pre distribúciu pozemných a satelitných signálov z 7 satelitných pozícii (28 polarizácii) pre 12 účastníkov.


Technická špecifikácia


1. Frekvenčný rozsah:

Sat. vstupy: 950-2300 MHz
Terr. vstup: 5-862 MHz (pasívny); 40-862 MHz (aktívny)
Výstupy: 5-2300 MHz (pasívny); 40-2300 MHz (aktívny)

1. Príkazy:

13/18 V + 0/22 kHz, DiSEqC 1.0, 1.1, 1.2

1. Priechodzí útlm:

Sat.: 3 dB
Terr. Aktivny: 3 dB
Terr. Pasívny: 22 dB
Izolácia sat. vstupov: 20 dB min

1. Maximálna vstupná úroveň*:

Sat.: 90 dBµV
Terr.: 100 dBµV (pasívny)
Terr.: 90 dBµV (aktívny)

1. Maximálna výstupná úroveň*:

Sat.: 87 dBµV
Terr.: 78 dBµV (pasívny)
Terr.: 87 dBµV (aktívny)

1. Príkon:

z každého prijímača: 45 mA (18 V)
zo zabudovaného zdroja: 2,1-7,5 W (pasívny) + LNB
                                      2,3-9 W (aktívny) + LNB

1. Napájanie terr. predzosilňovača: 150 mA max.
2. Rozmery (d.š.h): 47,0 x 15,2 x 8,7 cm
3. Teplotný rozsah: -30 ~ +60 °C
