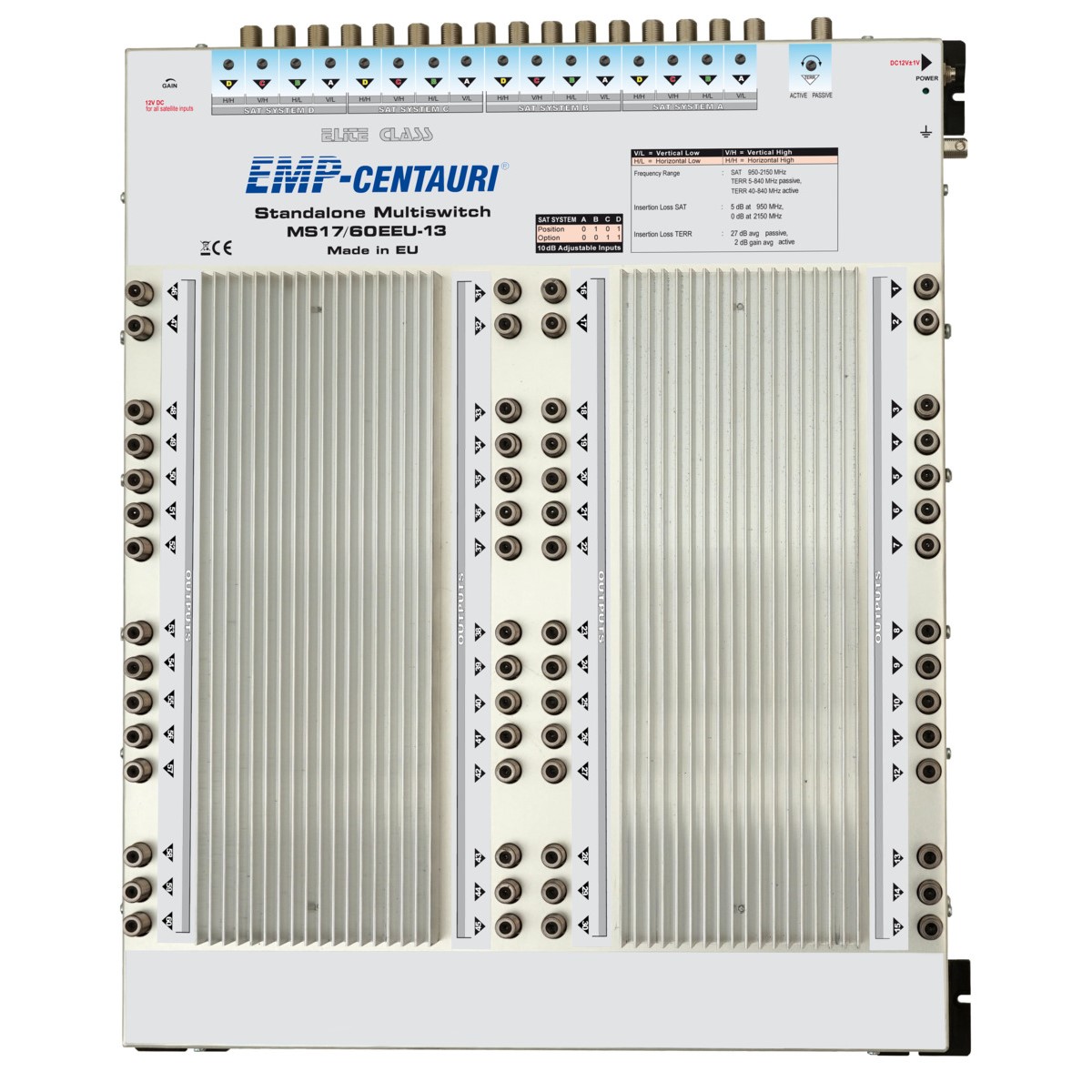

Multiprepínač pre 4 družice EMP-Centauri MS17/60EEU-13

Vlastnosti

1. Multiprepínač EMP-Centauri MS17/60 EEU-13 je samostatný pre distribúciu pozemních a satelitnych signálov zo 4 satelitných pozícii (16 polarizácií) pre 60 účastníkov.
2. Má prepínateľný aktívny/pasívny pozemní vstup s napatím 12V pre prípadný predzosilňovač.
3. Externý napájací zdroj je súčasťou multiprepínača.
4. Pre použitie len s LNB QUATTRO.

Technické špecifikácie

1. Frekvenčný rozsah:

LNB vstupy: 950-2150 MHz
Terr. vstup: 5-840 MHz (pasívny); 40-840 MHz (aktívny)
výstupy: 5-2150 MHz (pasívny); 40-2150 MHz (aktívny)

1. Príkazy: DiSEqC 1.0 (2.0)
2. Priechodzí útlm:

Sat.: 8 dB (950 MHz) ~ 5 dB zisk (2150 MHz)
Terr. Pasívny: 30 ± 4 dB; Terr. Aktivny: 10 ± 4 dB

1. Izolácia sat. vstupov:

medzi V/H polarizáciami: 20 dB min
medzi dolným/horným pásmom: 20 dB min
medzi jednotlivými LNB: 25 dB min

1. Maximálna vstupná úroveň*: Sat.: 80 dBµV avg**; Terr.: 85 dBµV avg (aktívny)
2. Maximálna výstupná úroveň*: Sat.: 80 dBµV avg; Terr.: 87 dBµV avg (aktívny)
3. Príkon:

z každého prijímača: 100 mA (18 V)
z externého zdroja: 14 W (pasívny); 15 W (aktívny) + LNB
Napájanie terr. predzosilňovača: 150 mA max (12 V DC)

1. Rozmery (d.š.h): 35.5 x 44.0 x 5.0 cm
2. Teplotný rozsah: -25 ~ +50 °C
