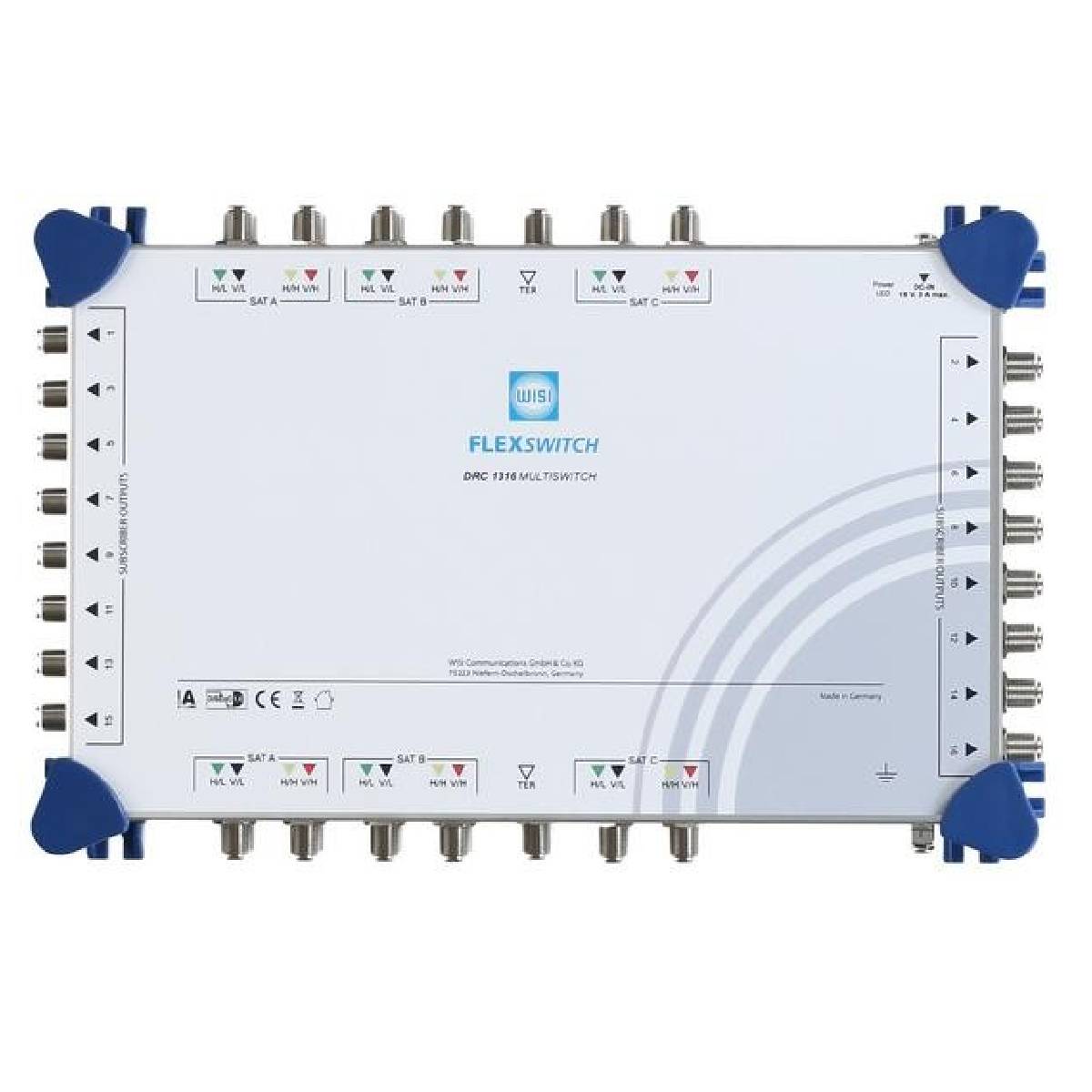

Multiprepínač pre 3 družice WISI DRC 1316 kaskádový/koncový

1. Určený na distribúciu 12 satelitných polarizácií z troch LNB konvertorov a terestriálnych signálov.

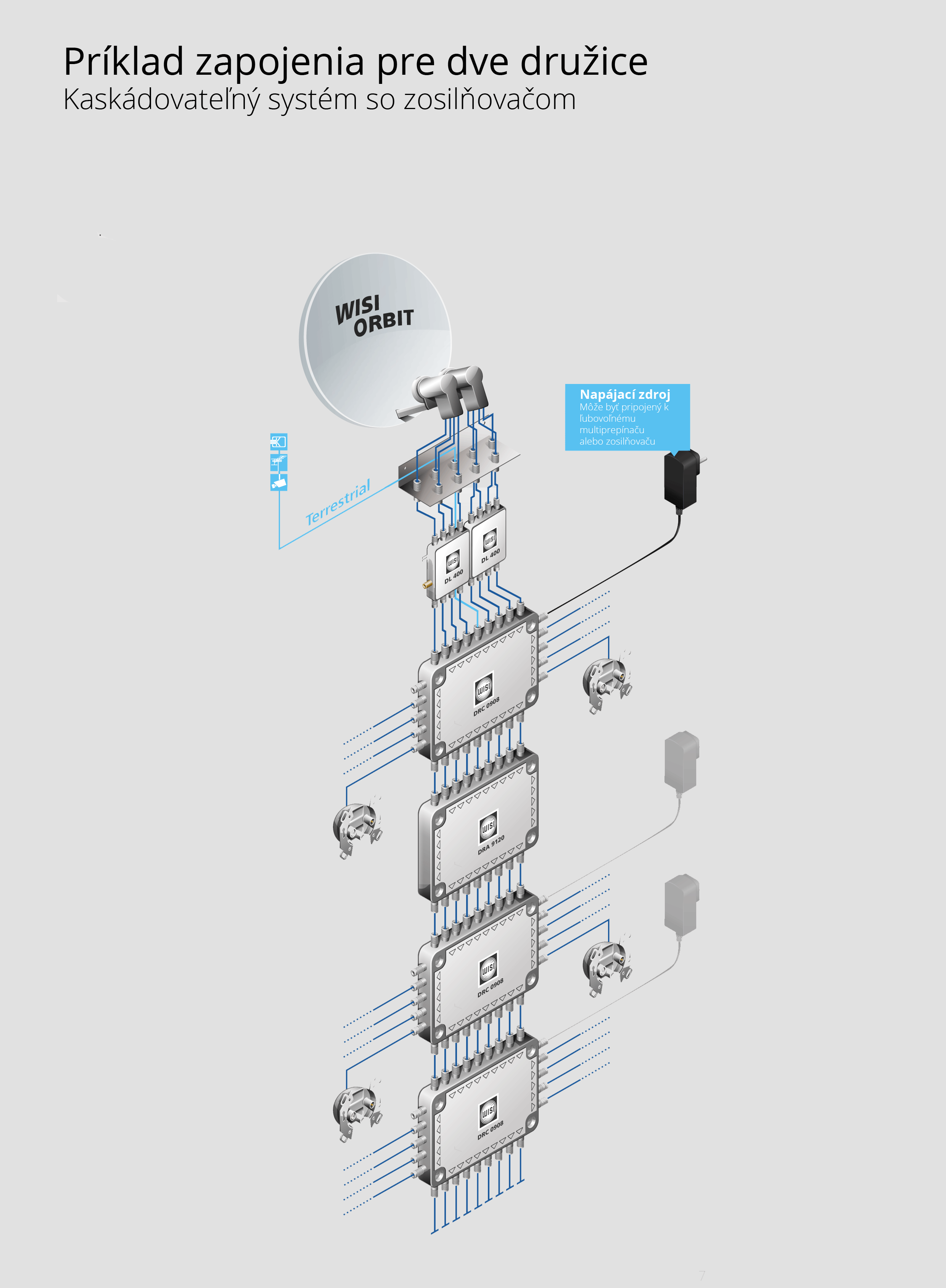

2. Môžete použiť ako kaskádový, alebo koncový.
3. Počet výstupov 16 pre účastníkov/zásuviek/koncových bodov.
4. Počet výstupov 13(12+1) pre ďalsí multiprepínač.
5. Pasívny terestriálny vstup.
6. Určené len pre LNB Quattro.
7. Integrovaný SAT zosilňovač pre nízke vložné straty.
8. Predbežný dôraz na kompenzáciu straty kábla pri vysokých frekvenciách.
9. Pozemné signály dostupné na prijímači bez akéhokoľvek napájania multiprepínača.
10. Kompaktné rozmery v kombinácii s inštalačnou vzdialenosťou medzi F-konektormi.
11. Farebne odlíšené vstupy a výstupy.
12. Vyrobené v Nemecku.

UPOZORNENIE:

1. Pre napájanie multiprepínača treba dokúpiť zdroj WISI DRP 1533, pozrite nižšie "Súvisiace produkty".
2. Pri použitý ako koncový potrebné ukončiť výstupy zakončovacími odpormi, pozrite nižšie "Súvisiace produkty".

Technická špecifikácia

1. Vstupy SAT: 12
2. Výstupy SAT: 12
3. Frekvenčný rozsah SAT: 950 - 2400 MHz
4. Útlm SAT: 1 - 3 dB
5. Oddelenie SAT-SAT: 30 dB
6.  Vstupy terestriál: 1
7. Výstupy terestriál: 1
8. Frekvenčný rozsah terestriál: 5 - 862 MHz
9. Útlm terestriál: 2 - 5 dB
10. Oddelenie TERR-SAT: 30 dB
11. Výstupy: 16
12. Frekvenčný rozsah: 5 - 2400 MHz
13. Terestriál: Pasívny
14. Útlm SAT: 3 - 0 dB
15. Útlm terestriál: 28 dB (±2 dB)
16. Max. výstupná úroveň účastníka SAT: 102 dBµV
17. Max. výstupná úroveň účastníka terestriál: 50 - 110 dBµV (pasívny)
18. Riadiaci signály: 14/18 V, 0/22 kHz, DiSEqC 1.0
19. Odber prúdu z prijímača 55 mA
20. Konektory: F samica
21. DC napájacie napätie, typ konektora: DC 5,5/2,1 mm
22. Kód farby: VL = čierna; HL = zelená; VH = červená; HH = žltá
23. LED indikátor napájania
24. Prevádzkové napätie: 15 V DC
25. Impedancia: 75 ?
26. Rozsah prevádzkových teplôt: -20 - +70°C
27. Hmotnosť: 1,04 kg
28. Rozmery (šírka x výška x hĺbka): 189x291x63 mm

Označenie vstupov konektorov
