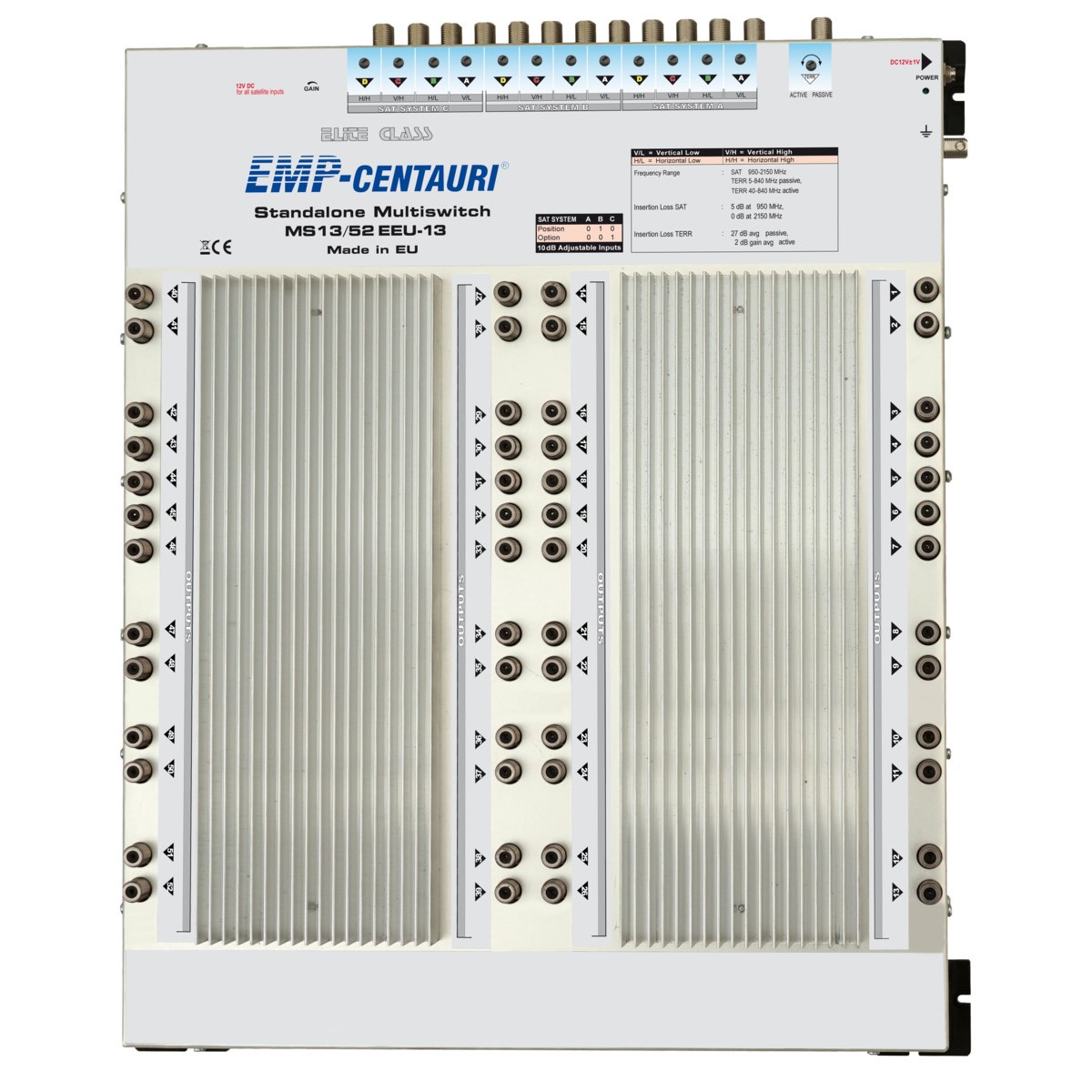

Multiprepínač pre 3 družice EMP-Centauri MS13/52EEU-13

1. Multiprepínač EMP-Centauri MS13/52 EEU-13 je samostatný pre distribúciu pozemních a satelitnych signálov z 3 satelitných pozícii (12 polarizácii) pre 52 účastníkov.
2. Má prepínateľný aktívny/pasívny pozemní vstup s napatím 12V pre prípadný predzosilňovač.
3. Externý napájací zdroj je súčasťou multiprepínača.
4. Pre použitie len s LNB QUATTRO.


Technická špecifikácia

1. Frekvenčný rozsah:

Sat. vstupy: 950-2150 MHz
Terr. vstup: 5-840 MHz (pasívny); 40-840 MHz (aktívny)
Výstupy: 5-2150 MHz (pasívny); 40-2150 MHz (aktívny)

1. Príkazy:

13/18V + 0/22 kHz

1. Priechodzí útlm:

Sat.: 5 dB (950 MHz) ~ 0 dB (2150 MHz)
Terr. Pasívny: 27 dB avg
Terr. Aktivny: 2 dB zisk avg

1. Izolácia sat. vstupov:

medzi V/H polarizáciami: 20 dB min
medzi dolným/horným pásmom: 20 dB min
medzi jednotlivými LNB: 25 dB min

1. Maximálna vstupná úroveň*:

Sat.: 100 dBµV avg
Terr.: 85 dBµV avg (aktívny)

1. Maximálna výstupná úroveň*:

Sat.: 100 dB
Terr.: 87 dBµV avg (aktívny)

1. Príkon:

z každého prijímača: 85 mA (18 V)
z externého zdroja: 9 W (pasívny) + LNB; 10 W (aktívny) + LNB

1. Rozmery (d.š.h): 35.5 x 44.0 x 5.0 cm
2. Teplotný rozsah: -25 ~ +50 °C
