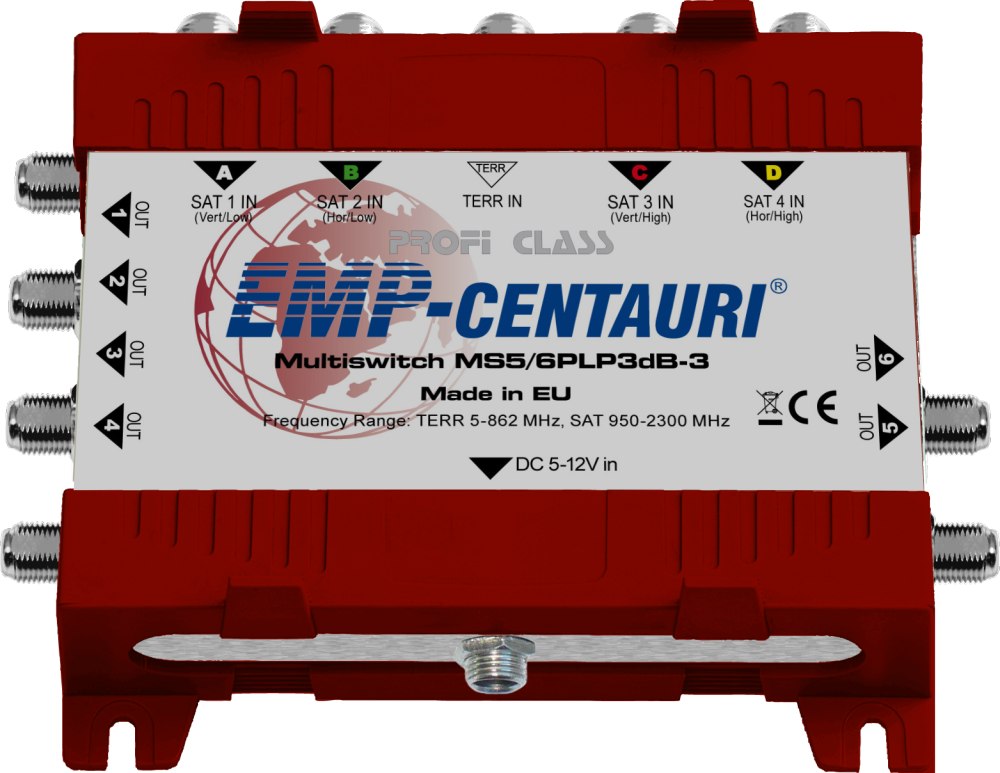

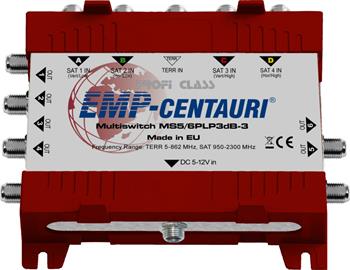

Multiprepínač pre 1 družicu EMP-Centauri MS5/6PLP-3

Vlastnosti

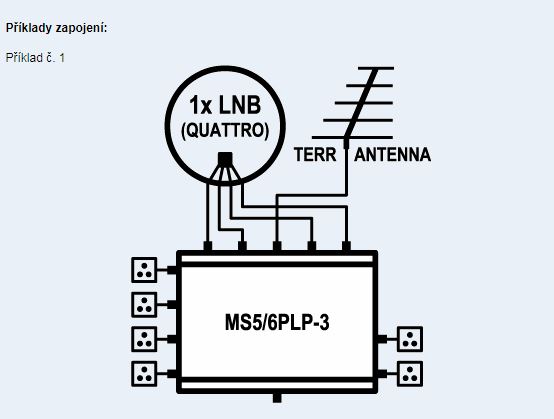

1. Multiprepínač EMP-Centauri MS5/6PLP-3 je určený pre distribúciu pozemných a satelitných signálov z 1 satelitnej pozície(4 polarizácie) pre 6 účastníkov.
2. Multiprepínač prepustí napájanie zo satelitných prijímačov do vstupu SAT2(Hor/Low), treba používať výhradne Quattro Lnb.
3. Pomocou externého napájacieho zdroja(nie je súčasťou), je možné cez napájací konektor priviesť napájanie taktiež na vstupy TERR a SAT 3(vert/high) a tak napájať anténny predzosilňovač, prípadne posilniť napájanie Lnb.
4. Externý zdroj sa nesmie pripojiť, ak je pozemný vstup multiprepínača zkratovaný(napr. symetrizačným členom).

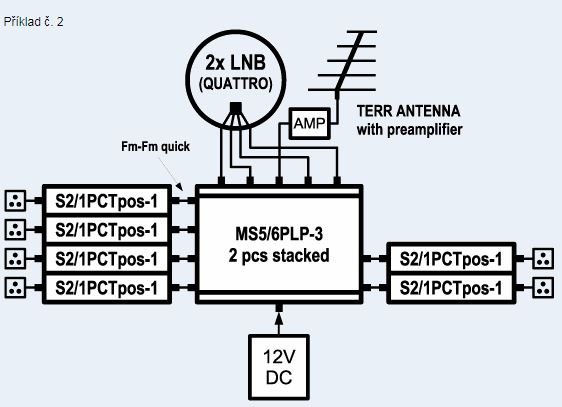

5. Zostavením 2 ks multiprepínača(zložením na seba) a 4ks násuvného DiSEqC modulu S2/1PCT-1 je možné vytvoriť systém pre príjem 2 družíc(obrázok č.2).

Technická špecifikácia

1. Frekvenčný rozsah:

Sat. vstupy: 950-2300 MHz
Terr. vstup: 5-862 MHz
výstupy: 5-2300 MHz

1. Príkazy: 13/18 V + 0/22 kHz
2. Priechodzí útlm: Sat.: 0 dB avg; Terr.: 15 dB avg
3. Izolácia sat. vstupov: 20 dB min

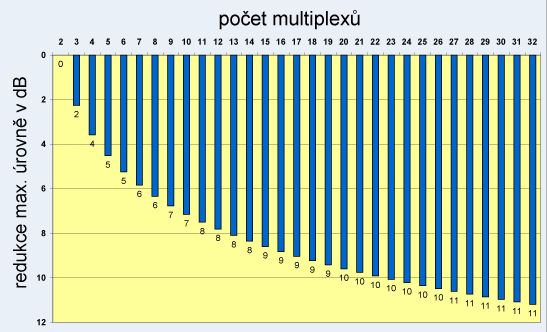

4. Maximálna vstupná úroveň*: Sat. / Terr.: 90 / 105 dBµV avg
5. Maximálna výstupná úroveň*: Sat.: 87 dBµV avg; Terr.: 90 dBµV avg
6. Príkon: z každého prijímača: 55 mA (18V)
7. Rozmery (d,š,v): 13.5 x 10.4 x 4.1 cm
8. Teplotný rozsah: -30 ~ +70 °C
