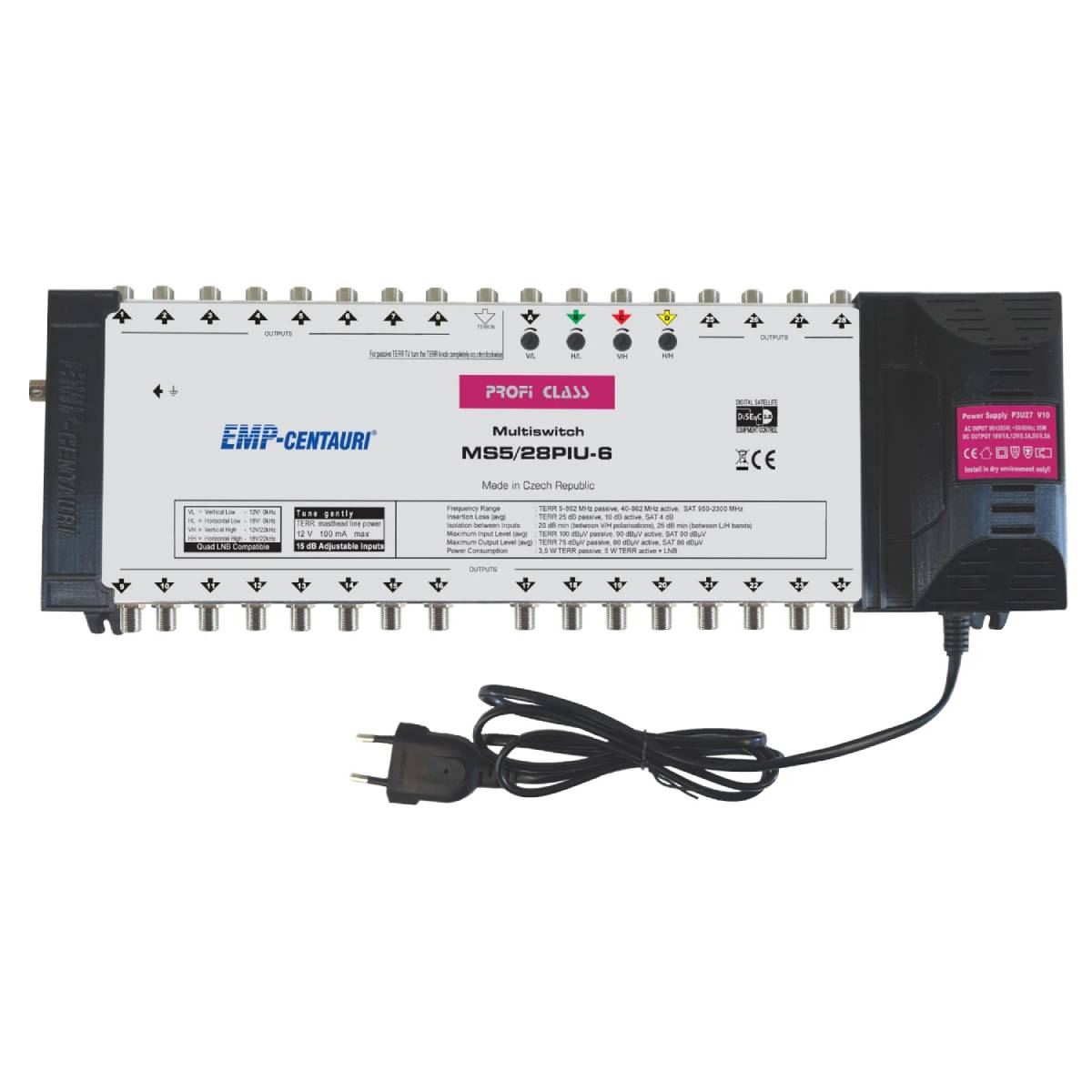

Multiprepínač pre 1 družicu EMP-Centauri MS5/28PIU-6

Vlastnosti

1. 5 vstupov
2. 28 výstupov
3. voliteľne aktívny / pasívny terestriálny vstup
4. zabudovaný sieťový zdroj

Technická špecifikácia

1. Frekvenčný rozsah:

LNB vstupy: 950-2300 MHz

Ter. vstup: 40-862 MHz (aktívny), 5-862 MHz (pasívny)

Výstupy: 40-2300 MHz (aktívny), 5-2300 MHz (pasívny)

1. Riadenie: 13/18 V + 0/22 kHz
2. Priebežný zisk / útlm: Sat. 4 dB priem.; Ter. aktívny: 10dB priem., pasívny: 25dB priem.
3. Izolácia sat. vstupov: 20dB min.
4. Max. vstupná úroveň*: Sat. 90 dBµV priem.**; Ter. 100 dBµV priem. (pasívny), 90 dBµV priem. (aktívny)
5. Max. výstupná úroveň*: Sat. 86 dBµV priem.; Ter. 75 dBµV priem. (pasívny), 80 dBµV priem. (aktívny)
6. Príkon:

z každého prijímača: 40 mA (18 V)

zo zabudovaného zdroja: 3.5 W (pasívny), 5 W (aktívny) + LNB

Napájanie terr. predzosilňovača: 100 mA max. (12 V DC)

1. Rozmery (d,š,v): 47.0 x 15.2 x 8.7 cm (dĺžka sieťovej šnúry 130 cm)
2. Teplotný rozsah: -30 ~ +70 °C

* Ter.: EN 50083-3/60dB IMA3 [dBµV]; SAT: EN 50083-3/35dB IMA3 [dBµV]
** Max. vstupná úroveň stúpa pri použití vstupného atenuátoru. Udaná hodnota platí pri vypnutom atenuátore.
