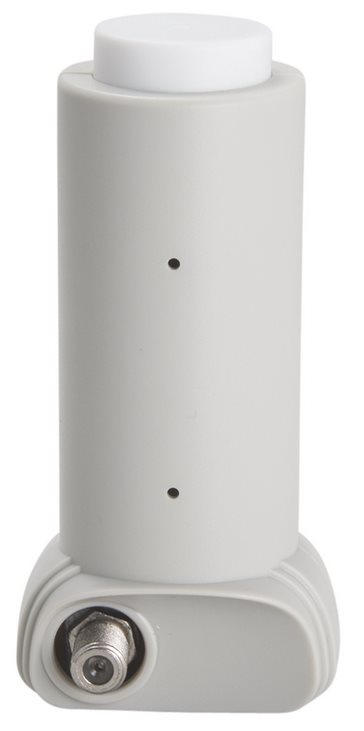

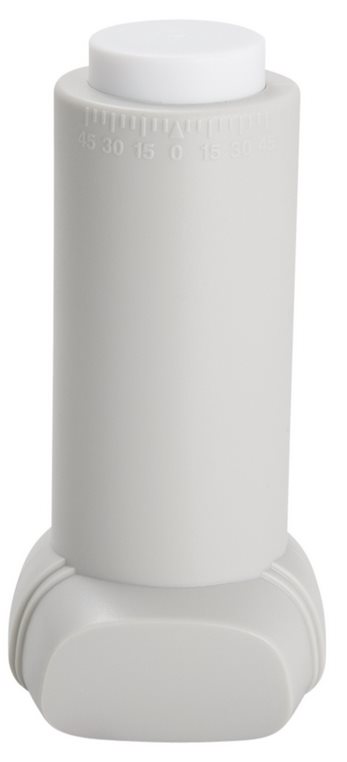

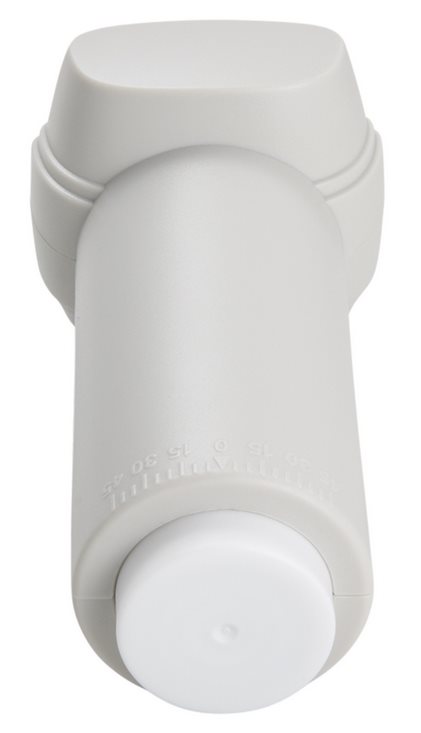

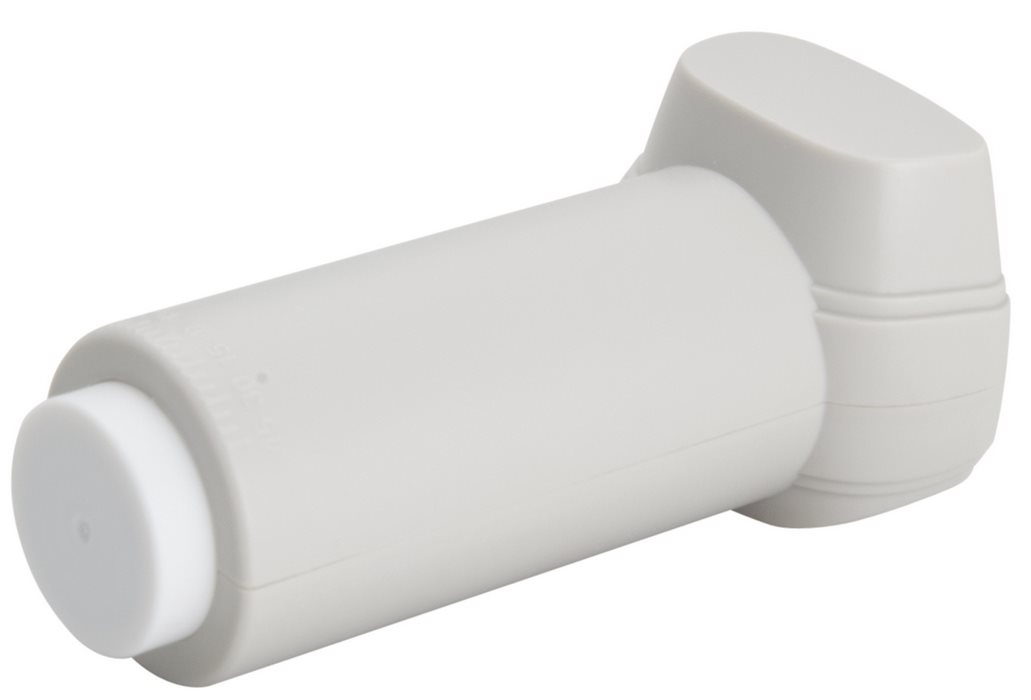

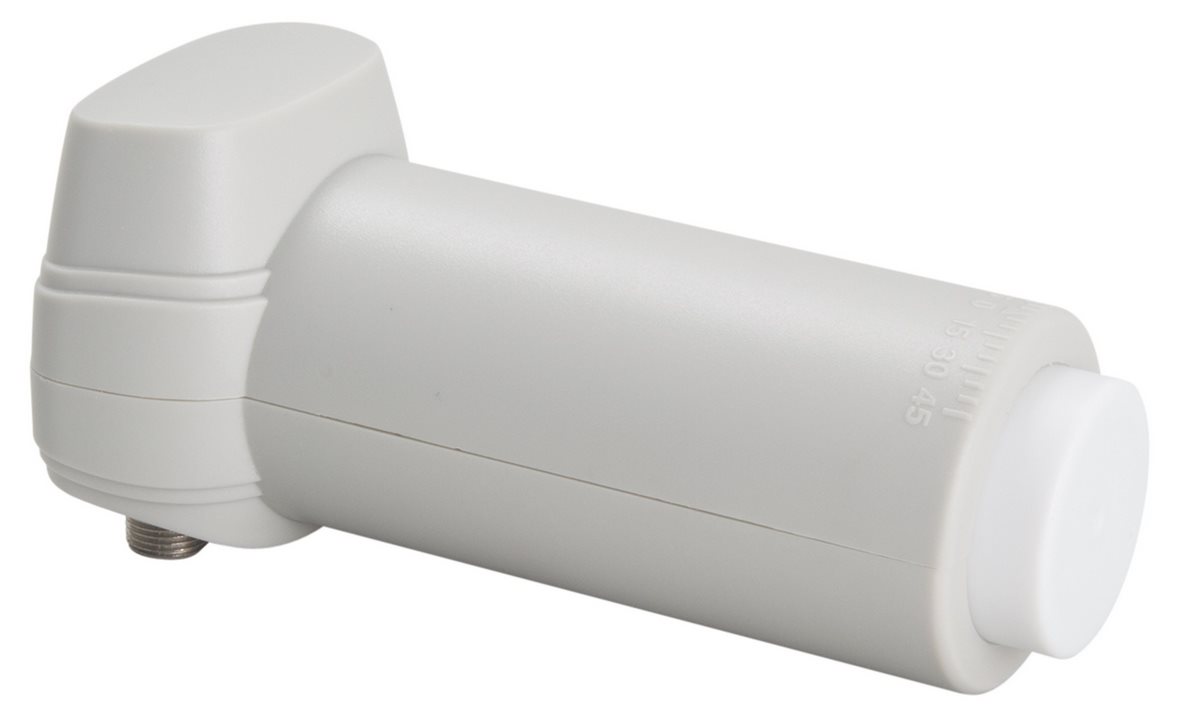

TISI 001 SINGLE SLIM LINE LNB

Vlastnosti

1. Fázový šum pri izbovej teplote - 1 kHz - 60 dBc / Hz
2. Fázový šum pri izbovej teplote - 10 kHz - 80 dBc / Hz
3. Fázový šum pri izbovej teplote - 100 kHz - 100 dBc / Hz
4. Rušivá úroveň - 60 (max.) DBm
5. Odmietnutie obrazu (min.) 40 dB
6. Výstup VSWR 2,0: 1
7. Priemer privádzaného horáka O 40 mm
8. LO teplotný posun ± 3 MHz
9. LNB typ Single

Frekvencia

1. Nízkofrekvenčné vstupné pásmo 10,7 ... 11,7 GHz
2. Vstupné frekvenčné pásmo 11,7 ... 12,75 GHz
3. Nízkofrekvenčné pásmo výstupného frekvencie 950 ... 2150 MHz
4. L.O. frekvenčné nízke pásmo 9,75 GHz
5. L.O. frekvenčné vysoké pásmo 10,6 GHz

Zisk

1. Rovinnosť zisku (cez 26 MHz segm) 5 dB
2. Zisk konverzie (typ.) 50 ... 62 dB
3. Hluková hodnota max. typ 0,3 dB

Izolácia

1. Izolácia krížovej polarizácie 20 dB

Elektrické

1. Impedancia 75 Ohm

Prevádzkové

1. Spotreba jednosmerného prúdu 100 mA
2. Prevádzkové napätie vertikálne 10,5 ... 14,5 V / DC
3. Prevádzkové napätie horizontálne 15,5 ... 21,0 V / DC
4. Teplota - prevádzková teplota -30 ... 60 ° C

Konektory

1. Konektor typu F-samica

Mechanické

1. Odraz reflektora
2. Výška produktu 114 mm
3. Hĺbka produktu 52 mm
4. Šírka produktu 55 mm
