LAN kábel CAVEL Cat.5e LAN 541 LSZH F/UTP 300m

Cat.5e F/UTP 4x2xAWG24/1

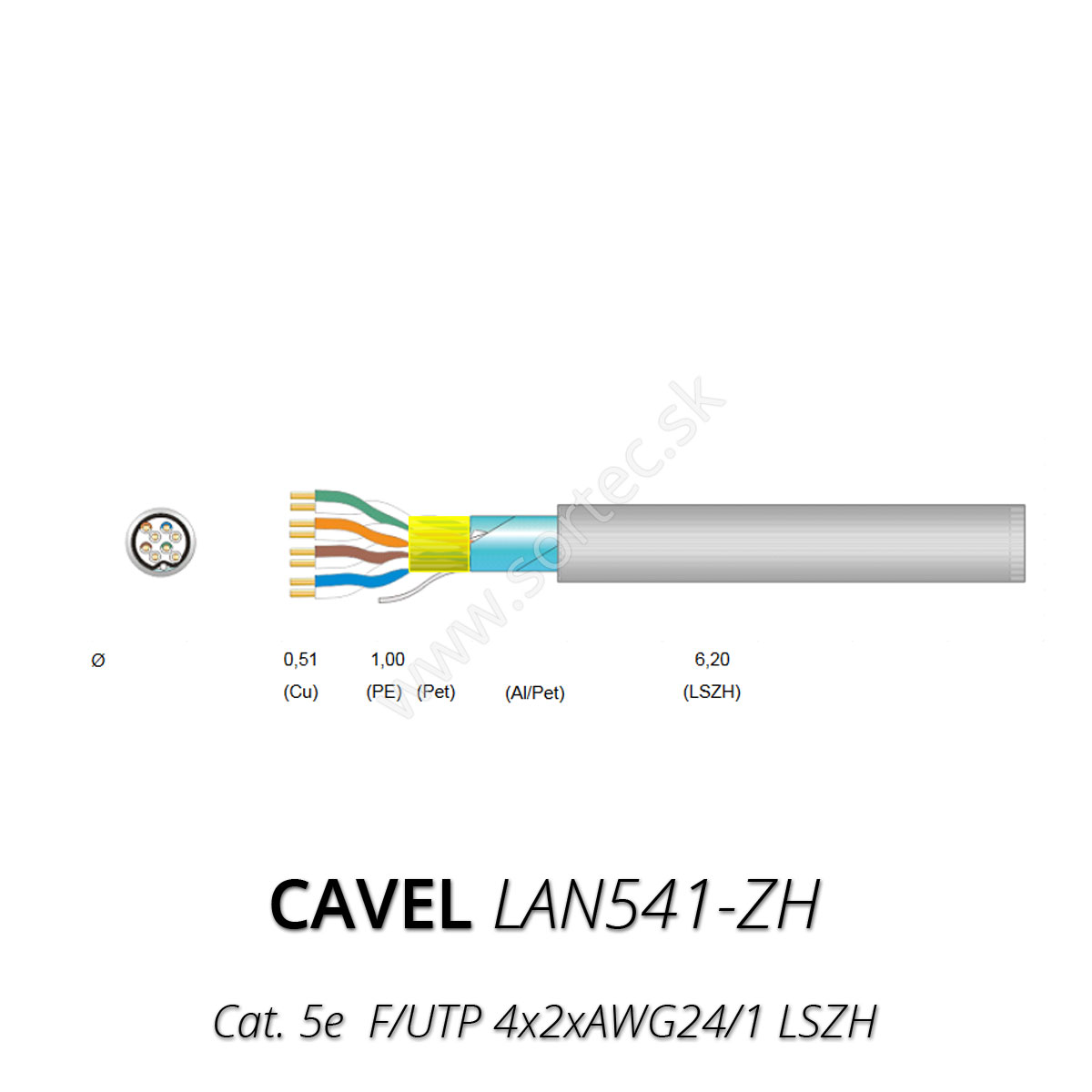

Konštrukčné dáta

1. Vnútorný vodič: priem.: 0,51mm; materiál: Cu
2. Izolácia: priem.: 1,00mm; materiál: PE
3. Laminátová fólia z filmovej fólie: AP
4. Vonkajší plášť: priem.: 6,00mm; materiál: LSZH



Fyzikálne údaje

1. Obsah medi: 15,60kg/km
2. Váha kábla: 37,20kg/km
3. Min. rádius ohybu: samostatný/opakované ohyby 50/25mm



Elektrické údaje

1. Impedancia: 100±15 Ohm @ 1-100 MHz
2. Kapacita krúteného páru (@800Hz): 48 pF/m
3. Pomer rýchlosti: 67%
4. Útlm (pri 20 ° C):

pri 1 MHz 1,9 dB/100m

pri 10MHz 6,0 dB/100m

pri 20MHz 8,5 dB/100m

pri 31,2MHz 10,7 dB/100m

pri 62,5MHz 15,7 dB/100m

pri 100MHz 19,8 dB/100m

pri 155,5MHz 24,2 dB/100m

pri 200MHz 27,5 dB/100m

pri 250MHz 29,2 dB/100m

pri 300MHz 32,0 dB/100m

1. Next End Cross Talk:

pri 1 MHz 71,0 dB

pri 10 MHz 56,0 dB

pri 20 MHz 51,0 dB

pri 31,2 MHz 49,0 dB

pri 62,5 MHz 44,0 dB

pri 100 MHz 41,0 dB

pri 155,5 MHz 38,0 dB

pri 200 MHz 36,0 dB

pri 250 MHz 35,0 dB

pri 300 MHz 34,0 dB

1. Prenosová impedancia:

1 MHz < 25 mOhm/m

10 MHz < 8 mOhm/m

30 MHz < 10 mOhm/m

1. DC rezistancia: 95 Ohm/km
2. Odpor: 190 Ohm/km
3. Izolačné napätie plášťa: 1kV
4. Špecifikácia podľa noriem:

EIA-TIA 568B.2

ISO/IEC 11801

IEC 61156-5

EN 50288-2-1

EN 50173

1. Hodnotenie požiarnej odolnosti:

IEC 60332-1

IEC 60332-3-24

IEC 60754-2
