Koaxiálny kábel PVC CAVEL KF114 PVC 6,6mm biely 250m

CAVEL kód KF114

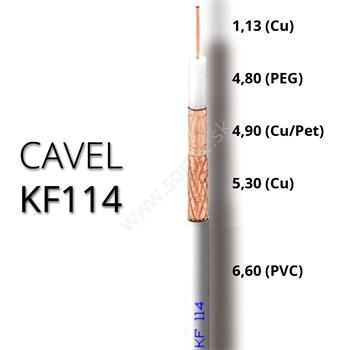

Konštrukčné vlastnosti

1. Vnútorný vodič: priem. 1,13mm; materiál Cu
2. Dielektrikum: priem. 4,80mm; materiál PEG
3. Tienenie: 1. Povrch laminátovej fólie materiál Cu/Pet; 2. Opletenie materiál Cu
4. Hustota opletenia: 37%, priem. 5,30mm
5. Vonkajší plášť: priem. 6,60mm; materiál PVC

Fyzikálne údaje

1. Obsah medi: 17,20kg/km
2. Váha kábla: 40,60kg/km
3. Min. rádius ohybu: samostatný/opakované ohyby 35/70mm
4. Max. pevnosť v ťahu: 150N

Elektrické údaje

1. Impedancia: 75±3 Ohm
2. Kapacita: 52±2 pF/m
3. Velocity ratio: 85%
4. Útlm (pri 20 ° C):

pri 5 MHz 1,4 dB/100m

pri 10MHz 2,0 dB/100m

pri 30MHz 3,0 dB/100m

pri 50MHz 3,7 dB/100m

pri 200MHz 7,8 dB/100m

pri 300MHz 9,6 dB/100m

pri 470MHz 11,9 dB/100m

pri 862MHz 16,5 dB/100m

pri 1000MHz 17,8 dB/100m

pri 1750MHz 24,2 dB/100m

pri 2150MHz 27,1 dB/100m

pri 2400 MHz 28,8 dB/100m

pri 3000 MHz 32,6 dB/100m

1. Štrukturálny Spätný Útlm (SRL):

pre 5 - 470 MHz dB > 30

pre 470 - 1000MHz dB > 28

pre 1000 -2000 MHz dB > 26

pre 2000 - 3000 MHz dB > 22

1. Tienenie (SA) trieda A:

pre 5 - 30 MHz (Tl) m?/m <15

pre 30-1000MHz dB >75

pre 1000 -2000 MHz dB >85

pre 2000 -3000 MHz dB >75

1. DC rezistancia: vnútorná / vonkajšia 18/22 Ohm/km
2. Odpor: 40 Ohm/km
3. Izolačné napätie plášťa: 3kV
4. Max. prúd: 8A
5. Špecifikácia podľa normy: EN50117 2-4

Štandard balenia

1. Druh balenia: zvitok
2. Dĺžka jednotlivého balenia: 100m, 250m
3. Množstvo v krabici: 600m, 500m
4. Označenie balenia: S100M, S250L
5. Vhodné pre CABLEBOX typ: DS100, DS250
