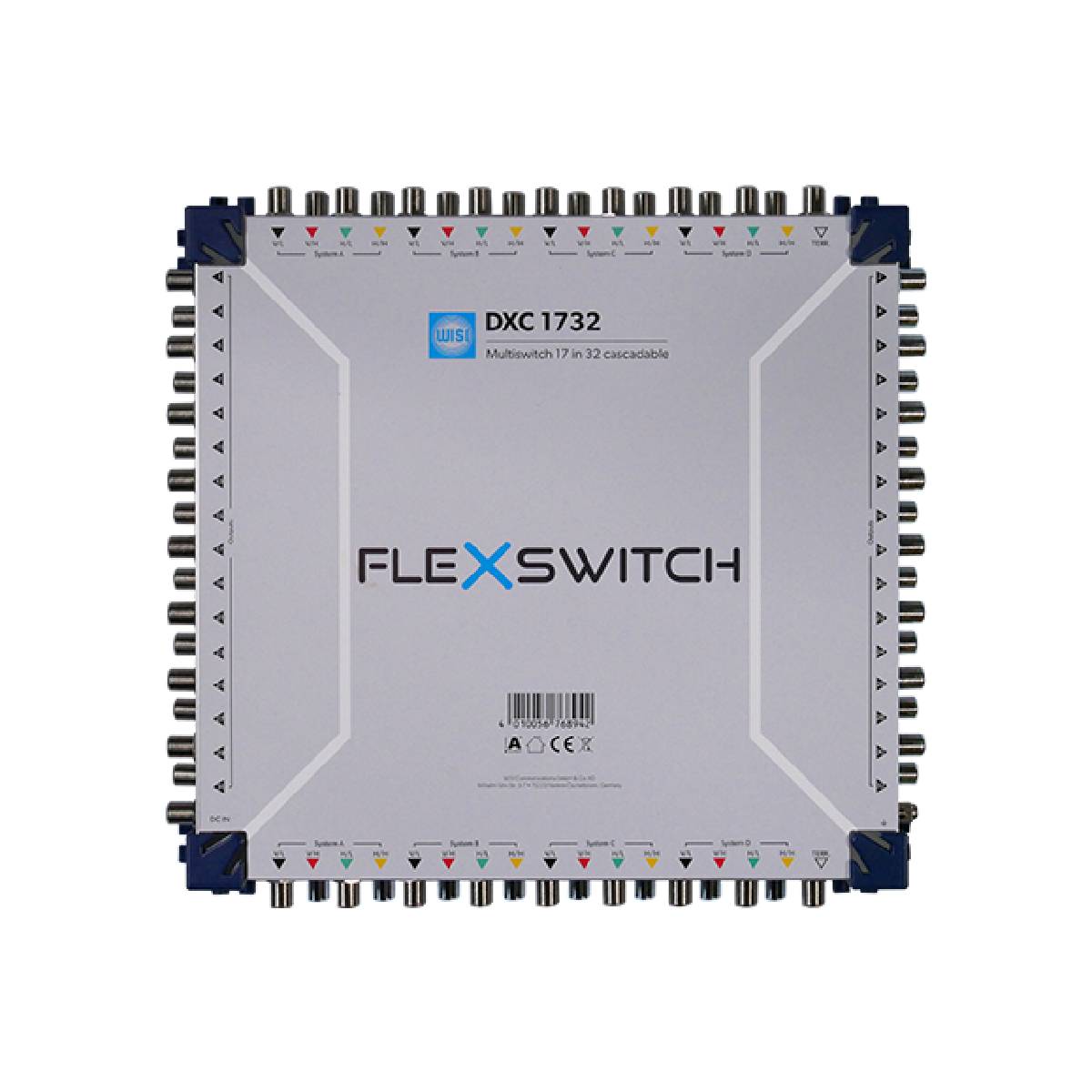

Kaskádový multiprepínač pre 4 družice WISI DXC 1732

1. Určený pre distribúciu 16 satelitných polarizácií a terestriálnych signálov DVB-T/T2, DAB a FM.
2. Počet účastníckých výstupov 32.
3. LNB Quattro.
4. Pasívna pozemná cesta na distribúciu DVB-T/T2, DAB a FM.
5. Integrovaný SAT zosilňovač pre nízke vložné straty.
6. Kompaktné rozmery v kombinácii s inštalačnou vzdialenosťou medzi F-konektormi.
7. Farebne odlíšené vstupy.
8. Napájanie buď z pripojených prijímačov, alebo z externého zdroja(nie je súčasťou), pozrite nižšie "Súvisiace produkty".
9. Kompatibilné s kaskádovými multiprepínačmi WISI DXC 17....

1. Kaskádový multiprepínač môžete použiť aj ako koncový, alebo samotný len je potrebné ukončiť výstupy zakončovacími odpormi DC blok, pozrite nižšie "Súvisiace produkty".

Technická špecifikácia

1. Vstupy SAT: 16
2. Výstupy SAT: 16
3. Frekvenčný rozsah SAT: 950-2150 MHz
4. Through loss SAT: 8 dB
5. Isolation SAT-SAT: 30 dB
6. Return loss SAT: >10 dB
7. Vstupy TERR: 1
8. Výstupy TERR: 1
9. Frekvenčný rozsah TERR: 5-862 MHz
10. Through loss TERR: 5 dB
11. Isolation TERR - SAT: 30 dB
12. Return loss TERR: >10 dB
13. Výstupy pre účastníkov: 32
14. Frekvenčný rozsah: 5-2150 MHz
15. TERR: Pasívny
16. Insertion loss SAT: 3 - -2 dB
17. Insertion loss TERR: 33 dB
18. Max. výstupná úroveň účastník SAT: 100 dBµV
19. Max. výstupná úroveň účastníka TERR: - dBµV
20. Return loss subscriber SAT: >10 dB
21. Return loss subscriber TERR: >10 dB
22. Riadiaci signál: 13/18 V, 0/22 kHz, DiSeqC 1,0/2,0
23. Spotreba prúdu z prijímača max.: 50 mA
24. Konektory: F samica
25. Impedancia: 75 ohm
26. DC napájacie napätie: F samica
27. Kód farby: VL = čierna; HL = zelená; VH = červená; HH = žltá
28. Prevádzkové napätie: 15-20 V DC
29. Spotreba energie max.: <0,4 W
30. Rozsah prevádzkových teplôt: -20-55 °C
31. Hmotnosť: 1,7 kg
32. Rozmery (šírka x výška x hĺbka): 275x290x65 mm
