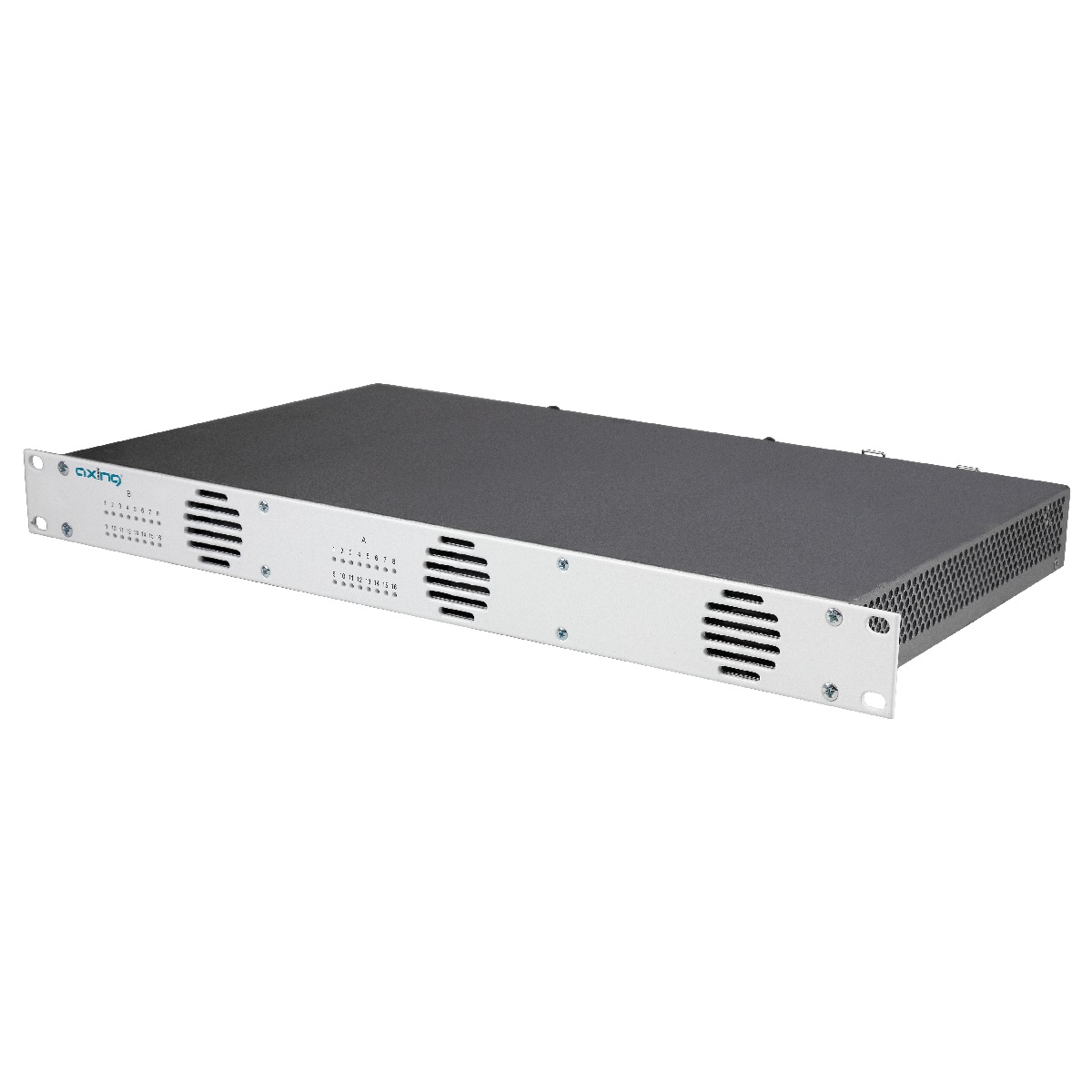

IPTV RF-Tuote MIE-1600, IP do 12xDVB-T alebo 16xDVB-C

1. Zariadenie MIE-1600 je kompaktné a cenovo efektívne riešenie na profesionálnej úrovni.
2. IP vstup a výstup do 12xDVB-T alebo 16xDVB-C.
3. Jednoduchá konfigurácia cez web.
4. Súčasťou je predný panel/lišta pre uchytenie do racku.

Vlastnosti

1. Modulárny systém EdgeQAM, obsahuje 1 modul
2. Dva redundantné IPTV vstupy (900 Mbps)
3. Podporuje SPTS a MPTS (tiež zmiešané)
4. Transmoduluje max. 512 vstupných tokov v 16 × DVB-C, alebo 12 × DVB-T výstupných kanáloch
5. Re-multiplexovanie a filtrovanie PID
6. Duplikácia programu
7. OTA upgrade napr. pre set-top boxy je možný
8. Rozhranie pre CASimulcrypt Server (vyžaduje sa softvérové ??rozšírenie)
9. Trieda A podľa EN 50083-2
10. Webová konfigurácia, vhodná pre AXING SMARTPortal
11. Podporuje SNMPv1 a SNMPv2c
12. Šasi 19", 1RU

Technická špecifikácia

IPTV vstup

1. Podporované vstupné transportné tok: SPTS, MPTS (CBR/VBR)
2. Max. číslo (mimo SPTS alebo MPTS): 512
3. Podporované protokoly: IP V4; UDP; RTP; IGMP v2, v3
4. Celková čistá rýchlosť prenosu dát: 1 × 900 Mbps

Transportstreams

1. Upraviteľné informácie o programe: Názov programu, premapovanie SID, filtrovanie PID, TSID, ONID
2. PCR korekcia: automatické, adaptívne, <500 ns
3. LCN: Áno
4. Spracovanie NIT @ DVB-C: Auto | Manuál | Vypnuté
5. Regenerácia EPG: Áno
6. Šifrovanie: DVB-CSA* | DVB-CISSA* | ATIS-IDSA* | AES-ECB* | AES-CBC*


Výstup

1. Počet kanálov:

DVB-C: 1 × 16
DVB-T: 1 × 12

1. Frekvenčný rozsah:

DVB-C: 10 - 1006 MHz
DVB-T: 109 - 862 MHz

1. Voliteľné kanály:

DVB-C: S2 - K87
DVB-T: S2 - K69

1. Šírka pásma kanála: 7/8 MHz
2. Konektor: 1 × F-samica
3. Testovací port: 1 × F-samica (–30 dB)
4. Impedancia: 75 ohm
5. Nastaviteľná výstupná úroveň
6. DVB-C: 80 - 105 dBµV
7. DVB-T: 77 - 102 dBµV

Modulácia výstupu

1. Súlad: EN 50083-9 | ETSI TS 101 154 | ETSI EN300 429 | ETSI EN 300 744 | ITU-T J.83A/C
2. Typ:

DVB-C: QAM32, QAM64, QAM128, QAM256
DVB-T: QPSK, QAM16, QAM64

1. Podporované výstupné formáty: MPEG-2/H.262, MPEG-4/H.264 a HEVC/H.265
2. MER:

DVB-C: ≥ 40 dB
DVB-T: ≥ 36 dB

1. BER: ≥9x10-9
2. Roll off: 15 %
3. Útlm: ≥ 56 dB
4. C/N: ≥45 dB
5. Reflection: > 14 dB
6. Bitová rýchlosť, max:

DVB-C: 50,87 Mbps
DVB-T: 31,668 Mbps

1. FFT: Mód 2K pri DVB-T
2. FEC: 1/2, 2/3, 3/4, 5/6, 7/8 @ DVB-T
3. Ochranný interval: 1/4, 1/8, 1/16, 1/32 @ DVB-T
4. Symbolová rýchlosť: 1 - 7,5 MBaud/s

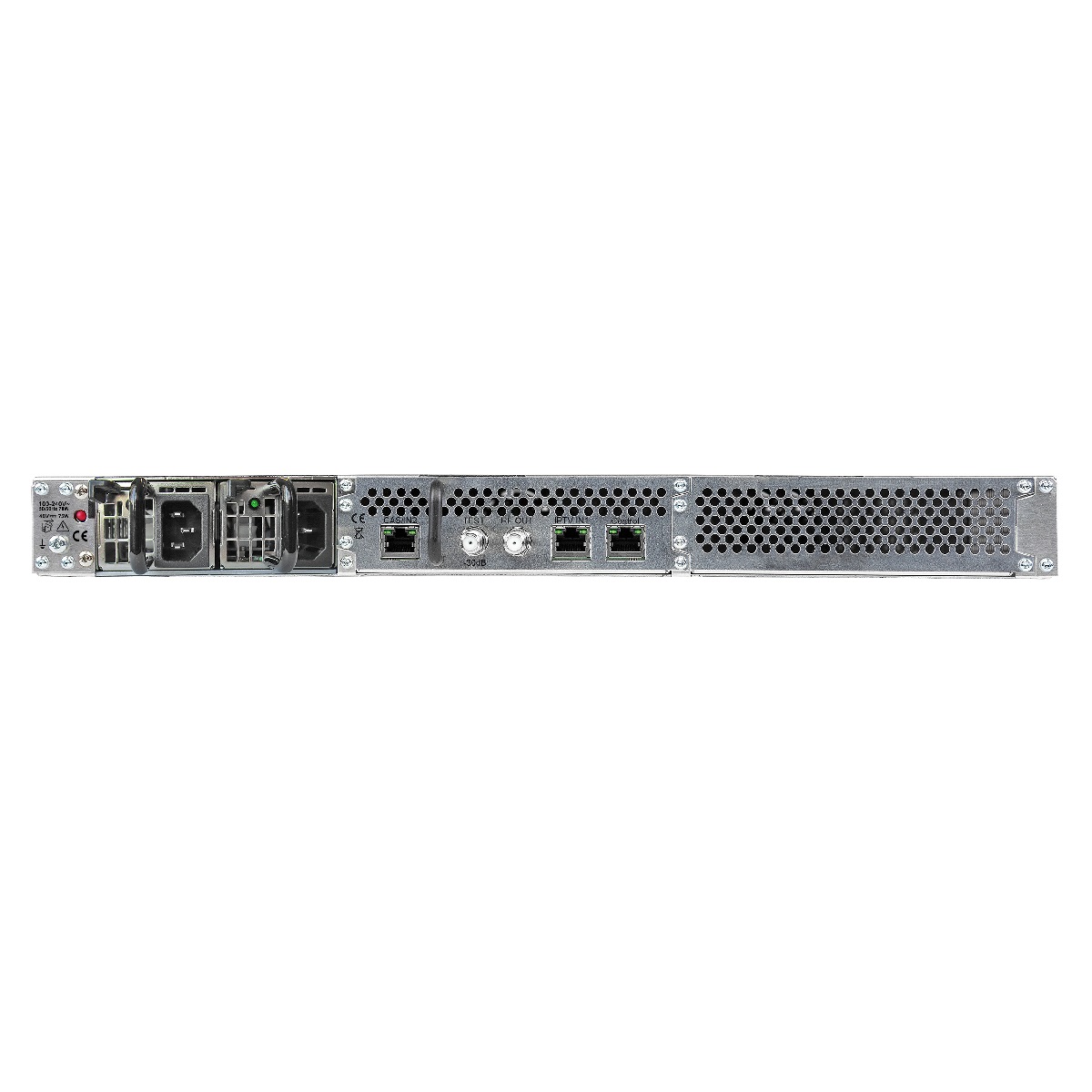

Rozhrania

1. Ethernetové konektory (LAN): 3 × RJ45
2. Ethernetové štandardy:

IEEE 802.3, 100 Base-T @ Control
IEEE 802.3, 1000 Base-T /1 GbE @ IPTV IN1, CAS/IN2

1. Ovládanie a aktualizácia softvéru: Cez vzdialený prístup
2. Podporované konfiguračné protokoly: HTTP, SNMP v1, SNMP v2c, AXING SMARTPortal**

Všeobecné

1. Prevádzkové napätie: 100 - 240 VAC/50…60 Hz | 48 V DC
2. Spotreba energie: 30 W
3. Zapojenie ekvipotenciálneho spojenia: 4 mm2
4. Rozsah prevádzkových teplôt (podľa EN 60065): –10°C +50°C
5. Rozsah skladovacích teplôt (podľa EN 60065): –20°C +80°C
6. Rozmery (Š × V × H) cca.: 480 × 43 × 275 mm
7. Hmotnosť: 3,150 kg
8. Rozšírenia:

* Iba so softvérovým rozšírením MKS 1-02
** Šifrovaná cloudová aplikácia na konfiguráciu, monitorovanie a vzdialenú správu
