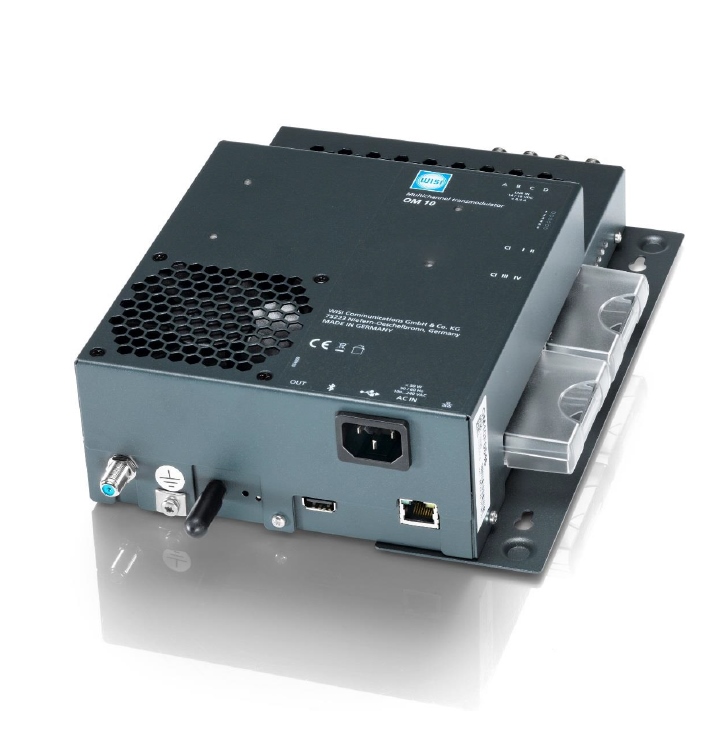

Mikro hlavná stanica WISI OM10 0648 6xDVB-S/8xDVB-T/C

Ultra kompaktná mikro stanička na príjem 6 x DVB-S/S2 transpondérov do 8x DVB-T alebo DVB-C výstupov.

Vlastnosti:

1. Možnosť dekódovania programov pomocou 4 CAM modulov.
2. Programy zo vstupov sú plne remuxovatelné este pred CAM modulom, tak je možné využiť plnú kapacitu 8 programov napr. cez CAM modul Neotion PRO 8 a tak ušetriť náklady na počet CAM modulov.
3. Hlavná stanica je vhodná pre hotelový TV systém.

Technické parametre:

Vstup

1. Impedancia 75 Ohm

2. Vstupný frekvenčný rozsah 950 ... 2150 MHz

3. Kroky vstupnej frekvencie 1 MHz

4. Strata návratnosti IN> 8 dB

5. Rozsah vstupnej úrovne 55 ... 90 dBµV

6. Modulácia DVB-S QPSK (EN 300421)

7. Symbolová rýchlosť DVB-S 1 ... 53 MSps

8. Modulácia DVB-S2 QPSK, 8PSK (EN 302 307), 16APSK, 32 APSK

9. Symbolová rýchlosť DVB-S2 1 ... 53 MSps (QPSK); 1 ... 45 MSps (8PSK); 1 ... 35 MSps (16APSK); 1 ... 28 MSps (32APSK)

10. Dátový formát EN302307

11. Spektrálna inverzia Automaticky

Spracovanie CI

1. Počet slotov PCMCIA 4

Spracovanie TS

1. Plnenie TS Áno

2. Ovládanie tabuľky SI Áno

3. Spracovanie NIT Áno

4. Premapovanie PID Áno

Spracovanie COFDM

1. Konštelácie QPSK, 16-, 64-QAM

2. FEC 1 / 2,2 / 3,3 / 4,5 / 6,7 / 8

3. Ochranný interval 1/4, 1/8, 1/16, 1/32

4. Režim FFT 2k, 8k

5. MER> 40 dB

Výstup

1. Impedancia 75 Ohm

2. Výstupný frekvenčný rozsah 110 ... 862 MHz

3. Kroky výstupnej frekvencie 250 kHz

4. Výstupná úroveň 85 ... 100 dBµV

5. Kanály na port 2x4 ks.

6. Priradenie kanálov vedľa

7. Návratová strata ≥ 14 dB (45 MHz), 1,5 dB / oktáva, ale> 10 dB

8. Nastavenie výstupnej úrovne 0 ... 15 dB (krok 1 dB)

Konektory

1. Vstup RF 4x F

2. RF výstup 1x F

3. Napájací DC konektor

Všeobecné dáta

1. Napájacie napätie 110 ... 240 V (50/60 Hz)

2. Rozmery (šírka x výška x hĺbka) 250 x 160 x 25 mm

3. Spotreba energie <40 W

4. Prevádzkový rozsah teplôt 5 ... 45 ° C
