CSAT strmeň STR4

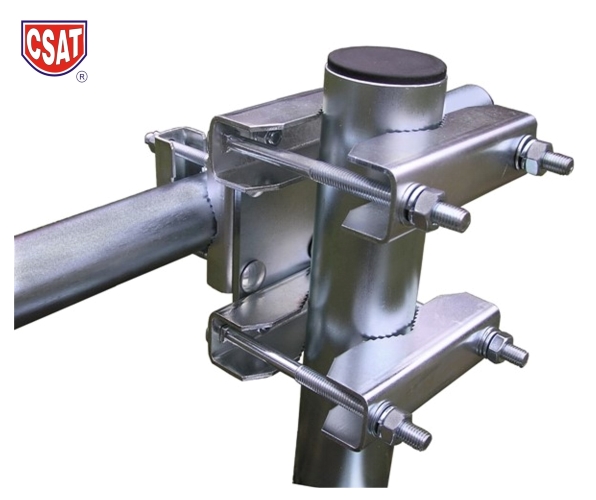

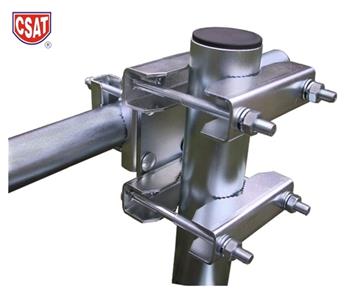

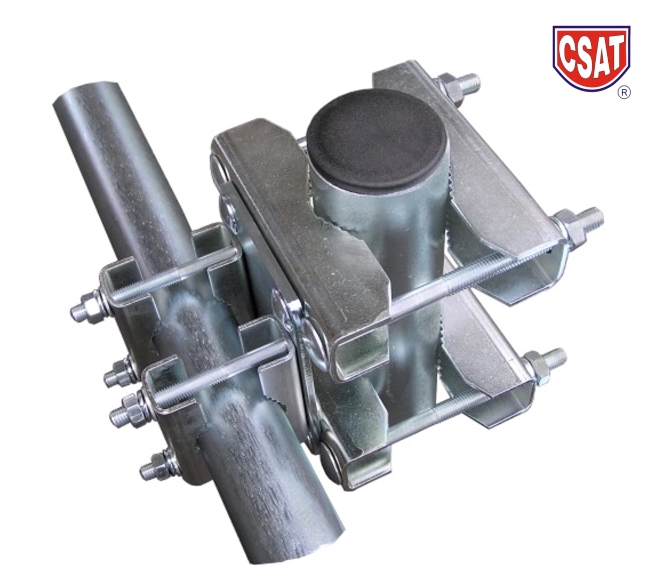

1. masívny strmeň STR4 je určený pre bežné aplikácie kde sa vyžaduje spoľahlivé uchytenie trubky (ramena) na stožiar alebo trubku vo vertikálnom alebo horizontálnom smere.
2. strmeň je konštrukčne podobný so strmeňom STR5, dodáva sa však s kratšími skrutkami pre uchytenie na stožiar (M10x140 so závitom 80mm).
3. uchytenie na stožiar alebo trubku s priemerom od 27 do 70mm
4. uchytenie trubky s priemerom od 27 do 52mm
5. veľkosť otvorov v plechu 8x (8,5x8,5)mm
6. hmotnosť 2,40kg
7. povrchová úprava galvanický zinok

STR4 - zostava:

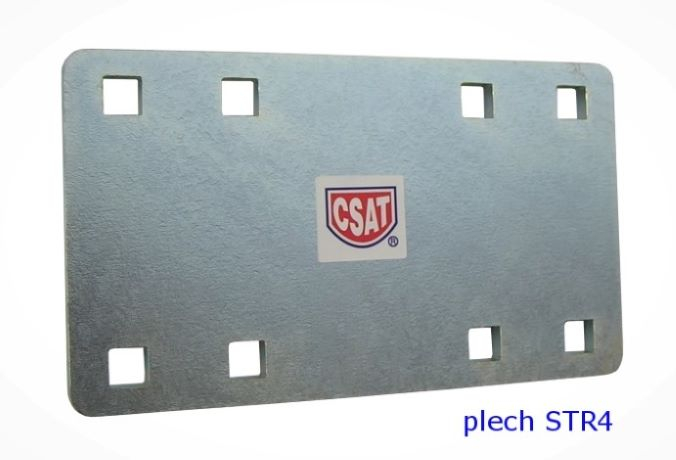

1. plech 81x140x5mm 1ks
2. žralok Z5 2ks
3. žralok Z5M3 2ks
4. žralok Z3 4ks
5. skrutka M8x90 DIN603 závit 52mm 4ks
6. skrutka M10x140 DIN603 závit 80mm 4ks
7. skrutka M8x20 DIN603 4ks
8. + príslušné podložky a matice

uchytenie na stožiar s väčším priemerom (až do 90mm) je možné dosiahnuť zámenou skrutiek M10x140 za M10x180, ktoré majú závit 80mm
